Устройство дренажной системы водоотведения на участке

Для чего нужна дренажная система

На большинстве земельных участков существует проблема избыточного количества воды в весеннее половодье, после обильных осадков или неглубокого залегания естественных грунтовых вод.

Избыточная влага наносит существенный урон строениям и дорожкам, приводит к подтоплению подвалов и возникновению плесени, задерживает проведение садовых работ и крайне вредит корневым системам растений на участке.

Для решения этих проблем существует несколько способов, но наиболее эффективным является создание дренажной системы.

Дренаж – это инженерная система водоотведения лишней воды за пределы осушаемой территории и возможного её сбора в накопителях-резервуарах для будущего использования.

Каждый хозяин самостоятельно принимает решение, устанавливать дренажную систему на своём участке или нет, однако есть случаи, когда отведение воды необходимо делать обязательно.

Устройство системы водоотведения рекомендовано, если участок:

  • имеет строения с цокольными этажами, подземными гаражами, подвалами, погребами;
  • пологий, где вода будет застаиваться, переувлажняя грунт;
  • находится на склоне, где осадки будут размывать плодородный слой почвы;
  • размещается у подножия склона, с которого стекают осадки и талая вода;
  • расположен рядом с водоёмом (долина реки, озера, пруда);
  • в месте с неглубоким залеганием грунтовых вод (низина, заболоченное место);
  • обладает глинистыми почвами, задерживающими воду;
  • оборудован системами автоматического полива газонов;
  • покрыт асфальтом, бетоном или плиткой на большой части территории;

Доказательством избыточной влаги в почве или близкого залегания грунтовых вод будут лужи, которые долго не исчезают после дождя или весеннего таяния снега. Об этом же можно судить по гибнущим без видимой причины деревьям и выпревающем газоне.

Об уровне грунтовых вод можно судить по расположенному на соседнем участке колодцу, недавно вырытому котловану или яме для заборного столба.

Дополнительную проверку можно провести, выкопав на возвышенном месте участка яму глубиной около полуметра. Если в течение суток на дне соберётся вода, значит данную территорию необходимо дренировать.

Виды систем водоотведения

Дренажные системы для водоотведения с участков делятся на две разновидности: открытую и закрытую. Открытая (поверхностный дренаж) состоит из сети канав, в закрытой в канавы укладывают трубы (глубинный дренаж) или засыпается наполнитель, хорошо пропускающий воду (засыпной дренаж).

Перед проектированием система дренажа, планированием работ и составлением сметы материалов, необходимо определить, какая из этих моделей будет наиболее целесообразна для вашего участка.

Поверхностный дренаж

Представляет собой комплекс соединенных между собой канав, шириной около 50 см и глубиной примерно 70-100 см, проложенных по участку под уклоном 2-3 см на метр длины для отвода воды в заданное место. Дренажные канавы особенно хороши для участков, расположенных на склоне.

Поверхностный дренаж - это самый простой и достаточно эффективный способ обустройства водоотведения. Делается сравнительно быстро и стоит недорого, но он не эстетичен и не безопасен для людей из-за открытости канав, недолговечен из-за постепенно разрушающихся стенок канав и требует периодической чистки.

Для дополнительной прочности стенки канав ранее по старинке укрепляли бетоном, сейчас используют современные пластиковые дренажные лотки с декоративными решетками.

Открытый дренаж часто объединяет в себе элементы точечной и линейной системы. Точечный дренаж достаточен для сбора и отвода воды с определенного локального места: поливочного крана, кровельного водостока и т.д. Линейный дренаж, представляющий собой сеть канав, необходим для удаления воды с большей площади.

Поверхностную дренажную систему нередко объединяют с ливневой канализацией, предназначенной для отвода с придомовой территории атмосферных осадков и излишней технологической воды, например, от мойки машин или садовых дорожек.

Засыпной дренаж

Засыпная дренажная система является более современным методом решения водоотведения. Открытые канавы засыпаются наполнителем - слоем щебня, камней или битого кирпича, а затем сверху песком. Камни легко пропускают воду в почву, а песок задерживает крупный мусор, благодаря чему такой фильтр долго не засоряется. Поверх песка укладывается дерн, создавая естественный растительный покров и декорируя канавы.

Преимущества такого сооружения в долговечности, а недостаток в отсутствии возможности прочистки. Кроме того, при сильном ливне конструкция засыпного дренажа может не справиться с отводом быстро поступающей воды.

Увеличить эффективность и предотвратить заиливание можно с помощью геотекстиля – долговечного синтетического полотна с хорошими фильтрационными свойствами, который укладывается в канаву перед засыпкой наполнителем.

Глубинный дренаж

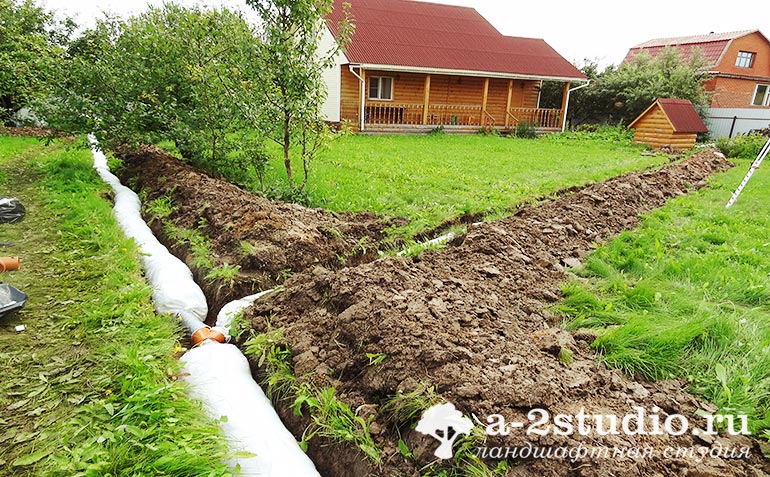

Для более качественного отвода воды применяют глубинный дренаж – систему полимерных перфорированных труб (дренов), проложенных под землей с уклоном в сторону естественного или искусственного водоема (коллектора, колодца).

На холмистой местности дрены укладывают по направлению от более высокой точки к низине. На ровной территории наклон создают за счёт разной глубины траншей для труб или используют насосы.

Глубинная система осушения безопасна для людей и совершенно незаметна на участке. Это долговечный и надежный вариант. Поверх засыпанного в канавы с дренами грунта можно положить плодородный слой и посадить овощные культуры или декоративные растения.

Проект дренажной системы

Выбор вида построения системы дренажа зависит от особенностей рельефа ландшафта, проникающих свойств грунта, уровня среднегодовых осадков, глубины залегания подземных вод, планируемых затрат и личных предпочтений владельца участка.

Схема размещения дренажных канав на участке может быть любой: по периметру, елочкой, параллельными линиями или локально в местах необходимого осушения.

Но проектирование таких систем требует высокой квалификации и опыта, особенно при применении дополнительного гидравлического оборудования.

Без проекта дренажа очень сложно определить правильное расположение элементов системы, точное количество материалов и планируемые расходы. Любые ошибки и недочёты здесь могут обойтись в значительную сумму.

Установка дренажа делается на начальном этапе благоустройства территории, и гораздо легче заранее на плане учесть расположение имеющихся и будущих строений.

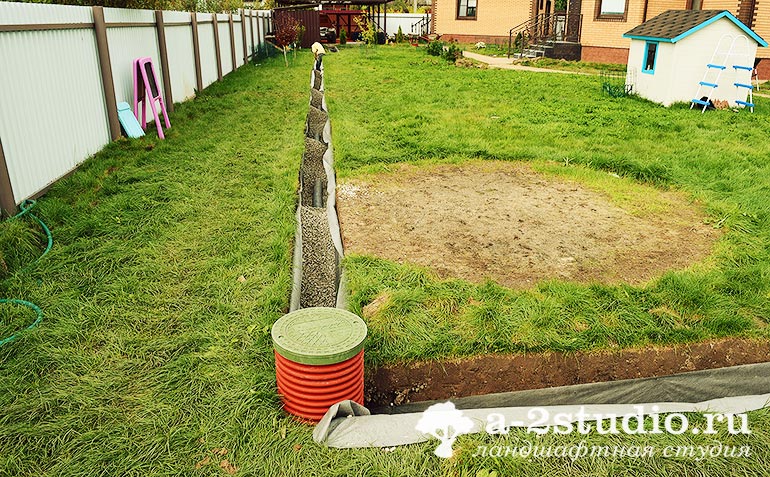

В глубинном дренаже большое значение играют смотровые колодцы, а также поглотительные и накопительные колодцы, и для них очень важно правильно подобрать места, что правильно можно сделать только на схеме проекта.

Качественно спроектированный и смонтированный дренаж прослужит 15-20 лет, но все же некоторым ее элементам периодически нужна профилактика или замена. Без имеющегося плана расположения сделать это через десяток лет будет очень трудно.

Для разработки проекта необходимы первоначальные данные о местности:

  • План участка со строениями.
  • Топосъёмка, при наличии или разработке сложного рельефа.
  • Дендроплан для возможной привязки дренажа к посадкам.
  • Схема садовых дорожек для определения сплошных зон мощения и сбора воды.
  • План коммуникаций для исключения их возможного пересечения с дренами.
  • Характеристики грунта по отношению к воде.
  • Состав и параметры грунтовых вод.
  • Наличие и расположение водоприемника.

Состав проекта системы водоотведения

Профессиональный проект водоотведения должен содержать в себе:

  • Общий план инженерных сетей: дренажных трубопроводов, ливневых и канализационных систем с относительной привязкой к имеющимся и планируемым строениям и объектам.
  • Детализацию сложных элементов: мест соединений труб, колодцев, приемников воды и т.д.
  • Расчетные данные: диаметры труб и их уклон, глубина канав, параметры фильтрующего наполнителя.
  • Вертикальный разрез профиля дренажа с отметками высот в грунте для расчета водонагрузки.
  • Пояснительную записку с указанием особенностей участка и описанием проводимых работ.
  • Спецификацию и смету на все оборудование и материалы.

Устройство дренажа на участке

Обустройство дренажной системы предопределяет большой объем земляных работ, которые крайне желательно запланировать перед проведением других мероприятий по созданию ландшафтного дизайна.

Безусловно, можно попробовать сэкономить и самостоятельно спроектировать и обустроить дренажную систему на своем участке. Но делать эту сложную работу самому можно только при наличии специальных знаний, навыков и инструментов.

Лучше всего заказать проект системы водоотведения и его устройство нашим специалистам, имеющих большой опыт в разработке и реализации подобных мероприятий. Они сделают всё правильно и аккуратно, с помощью специального оборудования и техники.
